用自動液氮泵給反應釜供液是否可行

發布時間:2025-06-11,瀏覽量:145


使用自動液氮泵為反應釜供液在特定條件下是可行的,但需綜合考慮技術可行性、安全性、設備兼容性及控制精度等因素。以下從多個維度展開分析,為實際應用提供參考:

一、技術可行性分析

1. 液氮特性與供液需求匹配

  • 低溫需求:液氮沸點為 - 196℃,常用于需要維持低溫環境的反應(如聚合反應、低溫合成等),自動泵可通過精確控制流量實現反應釜的溫度穩定。
  • 流量與壓力控制:自動液氮泵(如柱塞泵、隔膜泵)通常配備變頻控制或伺服系統,可根據反應釜溫度傳感器的反饋信號自動調節供液量,滿足不同反應階段的低溫需求。

2. 泵的類型與適應性

  • 常用泵類型
    • 低溫柱塞泵:適用于高壓、大流量場景,可將液氮加壓至反應釜所需壓力(如 0.1-1 MPa),但需注意柱塞密封件的耐低溫材料(如聚四氟乙烯)。
    • 隔膜泵:無動密封結構,避免液氮泄漏風險,適合對密封性要求高的反應,但流量通常較小。
    • 自增壓杜瓦瓶 + 電磁閥組合:結構簡單,成本較低,通過杜瓦瓶自增壓(利用液氮汽化升壓)配合電磁閥控制通斷,適用于中小流量場景。
  • 關鍵技術點:泵體需采用耐低溫材料(如 304/316 不銹鋼),避免低溫下材料脆化;同時需設計防氣蝕結構(如入口增壓、保溫措施),防止液氮汽化導致泵效率下降。

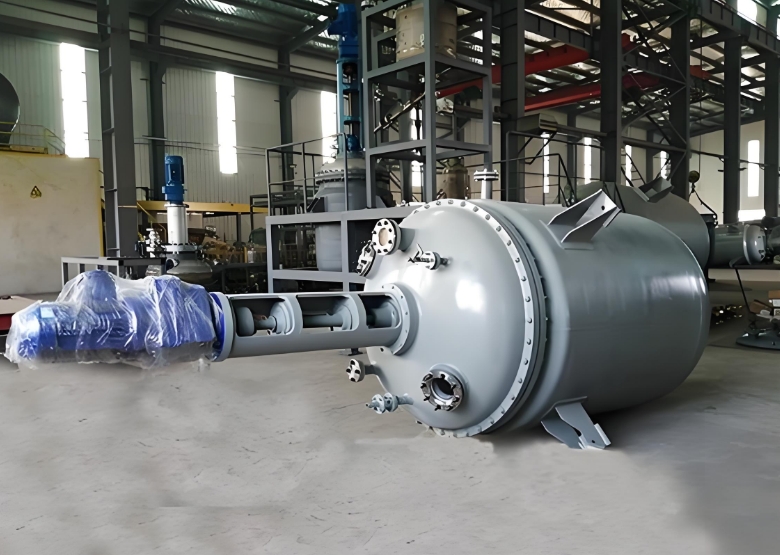

反應釜

3. 自動化控制系統集成

  • 可通過 PLC 或 DCS 系統實現閉環控制:溫度傳感器實時監測反應釜內溫度→控制系統對比設定值→調節液氮泵流量 / 壓力→維持溫度穩定。例如,當反應溫度升高時,系統自動增大液氮供應量,反之減少。

二、安全與設備兼容性要求

1. 安全風險與防護措施

  • 低溫凍傷風險:液氮泄漏可能導致設備表面結霜或人員凍傷,需對泵體、管道進行全包裹保溫(如聚氨酯泡沫 + 不銹鋼外殼),并設置泄漏報警裝置(如紅外傳感器)。
  • 氧氣濃度降低風險:液氮汽化會消耗周圍氧氣,需在反應釜附近安裝氧氣濃度探測器,當濃度低于 19.5% 時自動啟動通風系統。
  • 壓力控制風險:反應釜內需設置安全閥(起跳壓力≤設計壓力的 1.1 倍),避免因液氮過量注入導致超壓爆炸。

2. 設備與材料兼容性

  • 反應釜材質:需使用耐低溫材料(如不銹鋼、鎳基合金),避免普通碳鋼在低溫下發生冷脆;釜內密封件需選用氟橡膠或聚四氟乙烯材質。
  • 管道設計:采用不銹鋼無縫管,連接方式優先選用焊接(減少法蘭泄漏點),管道坡度≥3‰,便于液氮流動并防止汽化氣體積聚。

三、實際應用場景與限制

1. 適用場景

  • 實驗室小型反應釜:采用自增壓杜瓦瓶 + 電磁閥方案,成本低、操作簡便,適合溫度波動要求不高(±5℃)的實驗。
  • 工業生產型反應釜:需配置大型液氮儲罐 + 高壓柱塞泵,配合自動化控制系統,實現連續供液和精確控溫(±1℃),常用于醫藥、化工中間體合成。

2. 局限性

  • 成本較高:自動液氮泵系統(含儲罐、泵、控制系統)初期投資較大,中小型企業可能更傾向于干冰 + 乙醇等低成本制冷方式。
  • 維護要求高:低溫環境下泵的密封件、軸承易磨損,需定期檢查(如每 3 個月更換密封件),維護成本增加。
  • 液氮供應穩定性:依賴液氮儲罐的儲量,若供應中斷可能導致反應溫度失控,需配置備用儲罐或雙路供液系統。

四、典型案例與參考方案

1. 實驗室級方案(5-50 L 反應釜)

  • 配置:100 L 自增壓杜瓦瓶(工作壓力 0.2-0.5 MPa)+ 電磁流量閥(口徑 DN10)+ 溫度控制器(精度 ±0.5℃)。
  • 成本:約 1-3 萬元,適合高校、科研院所低溫反應。

2. 工業級方案(500-2000 L 反應釜)

  • 配置:5 m3 液氮儲罐 + 低溫柱塞泵(流量 50-100 L/h,壓力 1 MPa)+ DCS 控制系統 + 安全閥組。
  • 成本:約 10-30 萬元,需由專業工程公司設計安裝,適用于連續化生產。

五、總結與建議

  • 可行結論:自動液氮泵供液在技術上可行,尤其適用于需要精確控溫的低溫反應場景,但需根據反應釜規模、溫度精度要求選擇合適的泵類型和控制系統。
  • 實施建議
    1. 先進行小規模試驗,測試泵的流量穩定性和溫度控制效果。
    2. 委托專業機構進行安全評估,重點關注泄漏、超壓等風險。
    3. 選擇具備低溫設備資質的供應商,確保泵和管道的制造質量。
    4. 操作人員需接受低溫作業培訓,熟悉緊急切斷、凍傷急救等流程。

若需進一步優化方案,可提供反應釜具體參數(如容積、工作壓力、溫度范圍)及生產規模,以便細化設計。
