液氦管路系統中的振動問題及解決方法

發布時間:2024-08-13,瀏覽量:690


  液氦管路系統中的振動問題主要源自流體動力學特性、熱力學變化和系統結構的響應。液氦在低溫條件下的流動特性與常規流體相比大相徑庭,其低密度和高流動速率使得振動現象在系統中尤為明顯。為有效緩解這些振動問題,需要綜合運用振動隔離、管道設計優化和流體控制等多種方法。

  振動源分析及具體解決方法

  液氦的流動振動通常由以下幾個因素造成:管道內的湍流、壓降引起的流動不穩定性以及系統中存在的結構共振現象。針對這些振動源,具體的緩解方法如下:

  1. 振動隔離與衰減材料的使用

  在液氦管路系統中,使用振動隔離器可以顯著減少振動傳遞。常見的隔離器包括橡膠墊片、彈簧隔離器和氣墊系統。根據具體的管道尺寸和振動頻率,可以選擇合適的材料和規格。例如,對于頻率范圍在20 Hz至200 Hz的振動,使用彈簧隔離器和橡膠墊片可以有效地將振動幅度降低至原來的10%-20%。另外,振動衰減材料如粘彈性涂層也可以應用于管道表面,以吸收和減少振動能量。這些材料在液氦低溫條件下的適用性需要經過驗證,但在常規冷卻系統中,涂層厚度通常在2-5 mm范圍內即可達到良好的效果。

  2. 管道設計優化

  管道設計優化是減少振動問題的重要手段。在設計階段,通過合理選擇管道的直徑和壁厚,可以減少流體在管道中的湍流和振動。為了降低流速引起的振動,應當避免管道的急轉彎和銳角接頭,這些設計細節對振動控制有著直接影響。流速的選擇也很關鍵,液氦的流速應盡量控制在0.5-2 m/s的范圍內,以減少因流速過高導致的振動現象。此外,對于長管道,可以設計支撐系統來減少振動的傳播。例如,安裝的支撐點間距應根據管道的振動頻率和長度進行調整,通常支撐點間距控制在1.5-2倍管道直徑的范圍內,可以有效減小振動幅度。

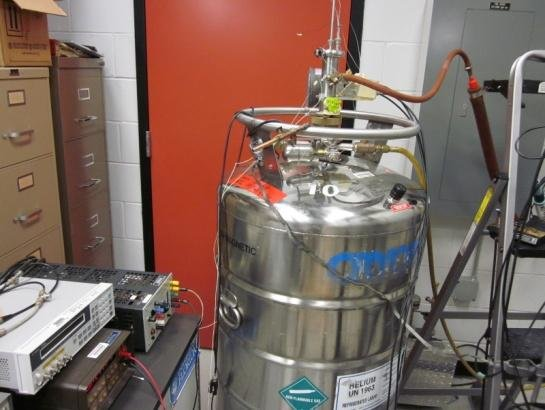

液氦管路

  3. 流體控制技術

  液氦的流動穩定性對減少振動至關重要。使用流量控制閥和調節裝置可以平衡系統中的壓力波動,從而減少振動。具體來說,可以安裝電動調節閥和壓力傳感器,以實時監控和調節流體的流量和壓力。這些裝置可以確保系統在穩定的操作范圍內運行,減少因壓力波動引起的振動。流量控制閥的調節精度應控制在±5%以內,以確保流量的穩定性。此外,在管路的關鍵節點處安裝流量平衡裝置,例如靜壓平衡器,可以進一步減小壓力波動對系統的影響。

  4. 結構分析與改進

  通過對液氦管路系統進行結構分析,可以識別出系統中可能存在的共振頻率,并進行相應的結構改進。例如,利用有限元分析技術(FEA)模擬管道在不同振動頻率下的響應,從而優化管道的支撐結構和材料選擇。對于發現的共振頻率,可以通過調整支撐點的位置或增加阻尼裝置來避免共振現象。例如,增加阻尼器的設置能夠將共振頻率與系統的固有頻率分開,阻尼器的選擇應考慮其在低溫下的性能,通常選用高強度鋼或合金材料來保證其在極端溫度下的有效性。


本文鏈接地址:http://ffzsq.com/1039.html
